Entwurfs-, Ausführungs- und Werkstattplanung

Wir unterstützen Stahlbauunternehmen bei der modellbasierten Planung von Stahlkonstruktionen – von der Entwurfsphase bis zur fertigen Werkstattplanung.

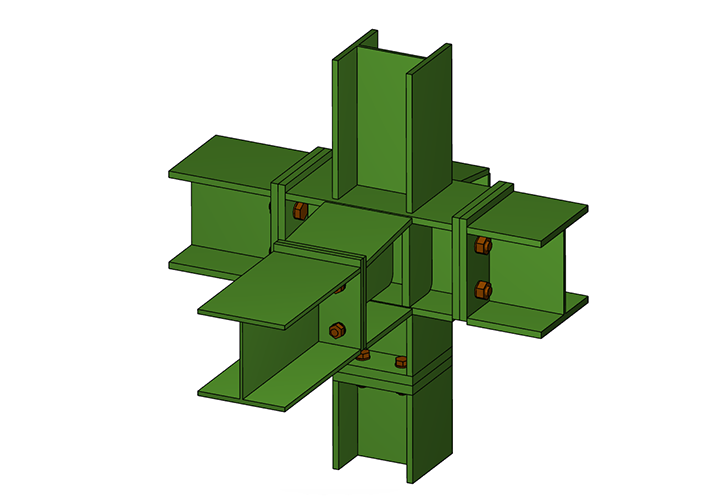

Auf Basis der Planungsunterlagen entsteht ein detailliertes 3D-Modell der Konstruktion, in dem Bauteile, Verbindungen und konstruktive Details vollständig ausgearbeitet werden.
Dieses Modell bildet die zentrale Grundlage für Werkstattzeichnungen, Fertigungsinformationen und die Vorbereitung der Montage.

Modellbasierte Werkstattplanung mit Tekla Structures
Für die Erstellung der Modelle setzen wir auf Tekla Structures, eine der führenden Softwarelösungen für die Werkstattplanung im Stahlbau.
Die modellbasierte Arbeitsweise ermöglicht eine sehr präzise Abbildung der Konstruktion und ihrer Details. Bauteile, Verbindungen und Baugruppen werden vollständig im Modell ausgearbeitet und bilden die Grundlage für alle weiteren Planungs- und Fertigungsschritte.
Aus dem Modell können unter anderem automatisch erzeugt werden:

• Werkstattzeichnungen
• Einzelteil- und Zusammenbauzeichnungen
• Stücklisten und Materialauszüge
• NC-Daten für die maschinelle Fertigung.

Änderungen im Modell werden dabei konsistent in allen abgeleiteten Unterlagen übernommen.

Digitale Modellinformationen für moderne Stahlbauprozesse
Neben der geometrischen Modellierung können Bauteile mit zusätzlichen Informationen ergänzt werden, die für die Projektabwicklung im Stahlbau relevant sind.
Dazu gehören beispielsweise:

• Bauteil- und Positionsstrukturen
• Material- und Profilinformationen
• Fertigungsattribute
• Liefer- und Statusinformationen
• projektspezifische Metadaten.

Damit wird das Modell zur strukturierten Informationsbasis für Fertigung, Logistik und Montage und kann bei Bedarf auch mit ERP- oder Projektmanagementsystemen verknüpft werden.
