Semimobile Brecheranlage

Rohstoffindustrie

Branche

Anlagenlayout

Leistung

230t

Umfang

Projektdaten

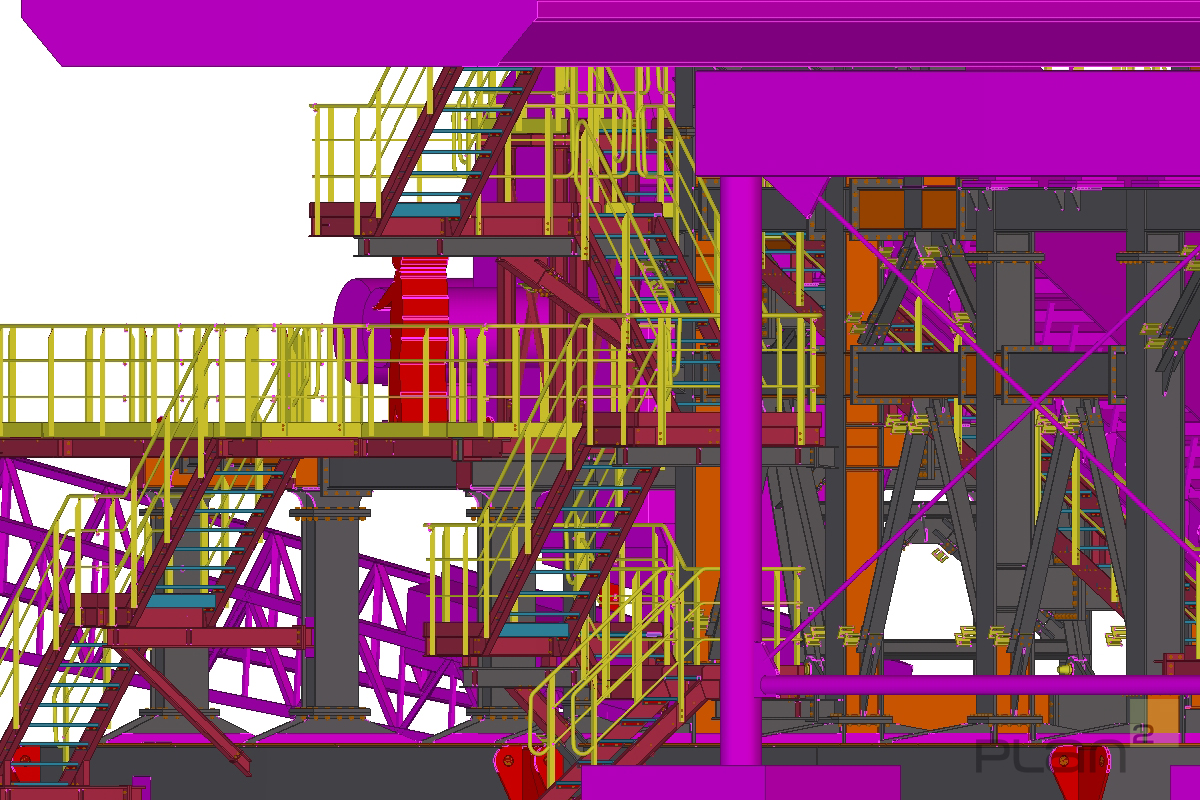

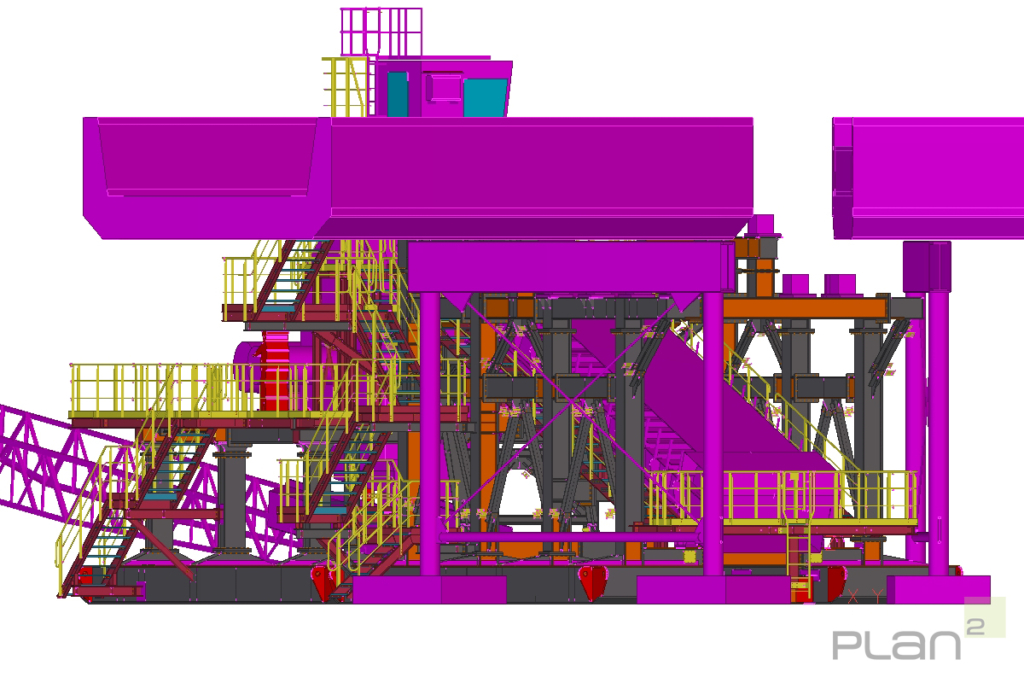

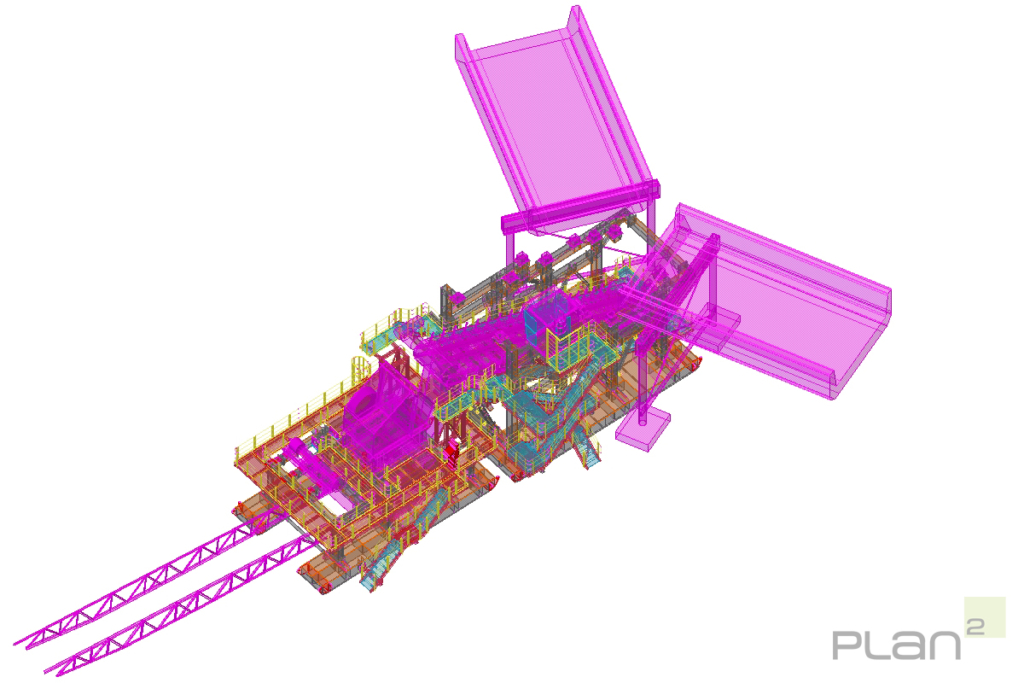

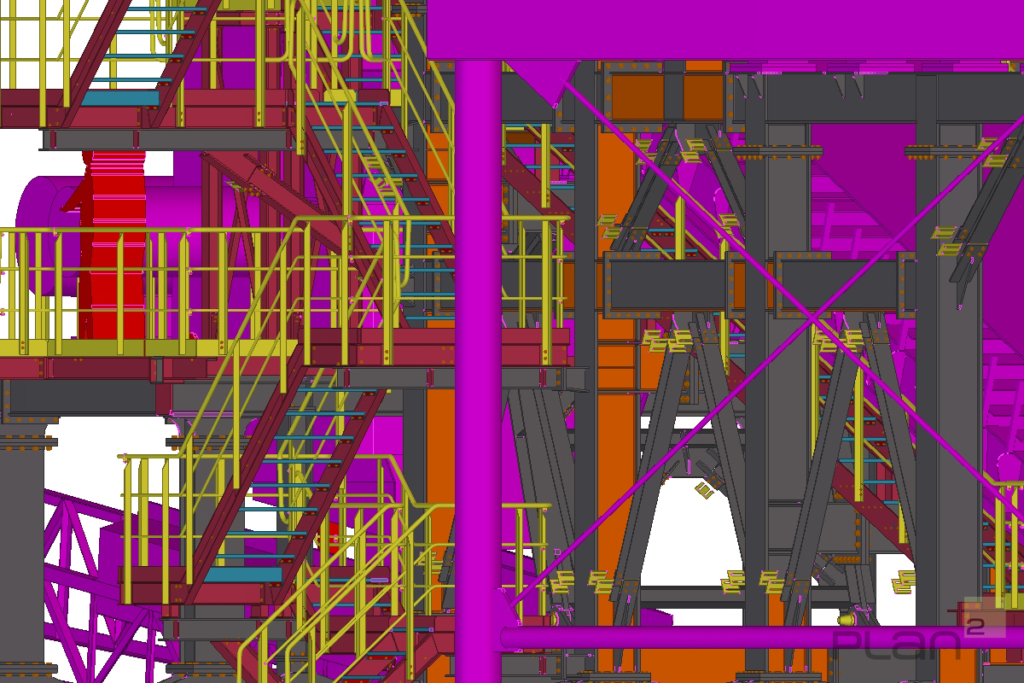

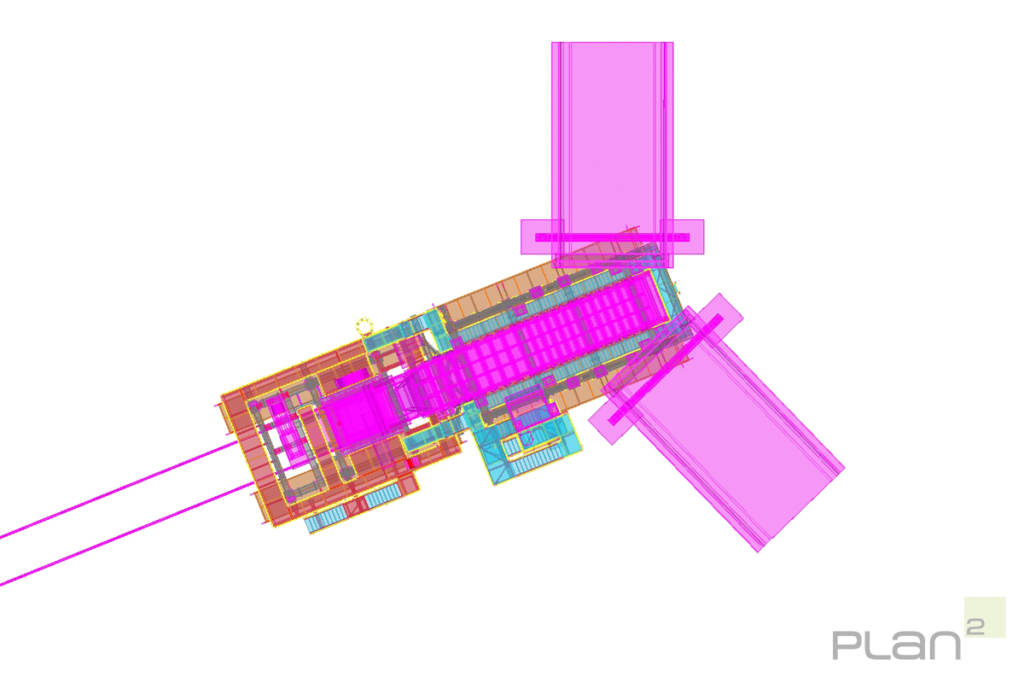

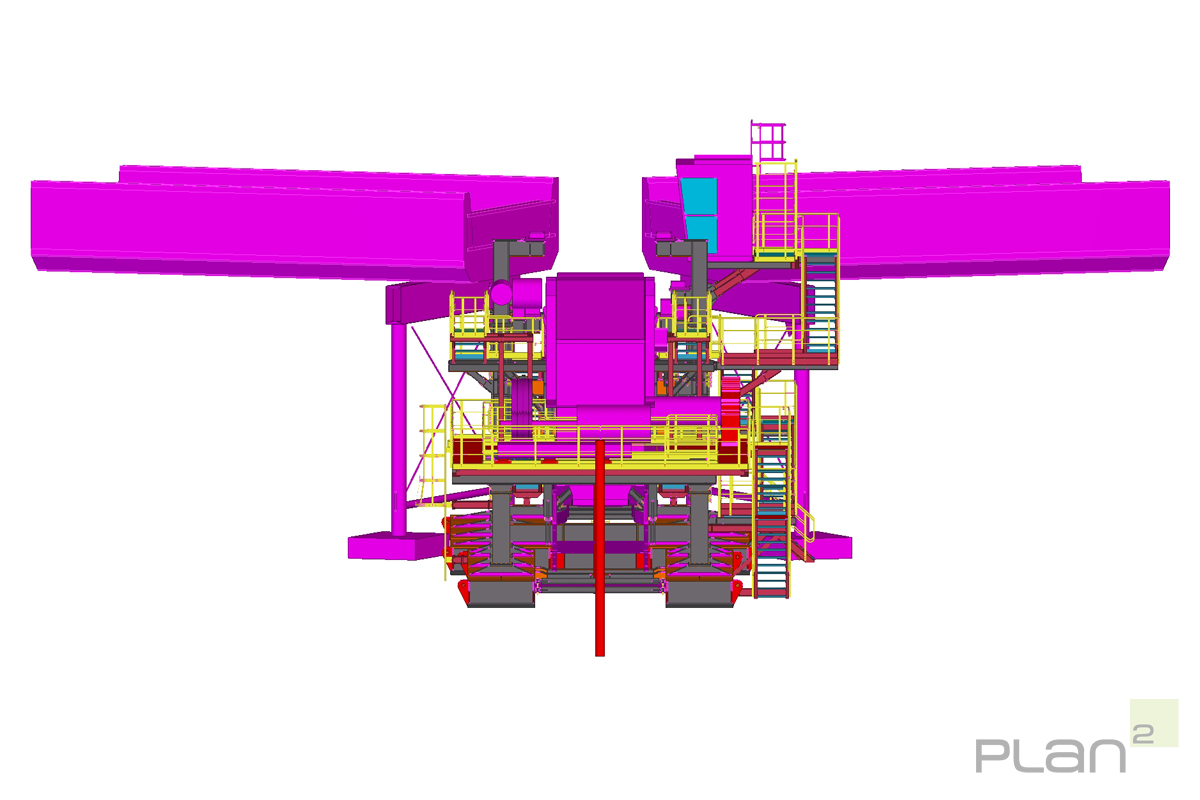

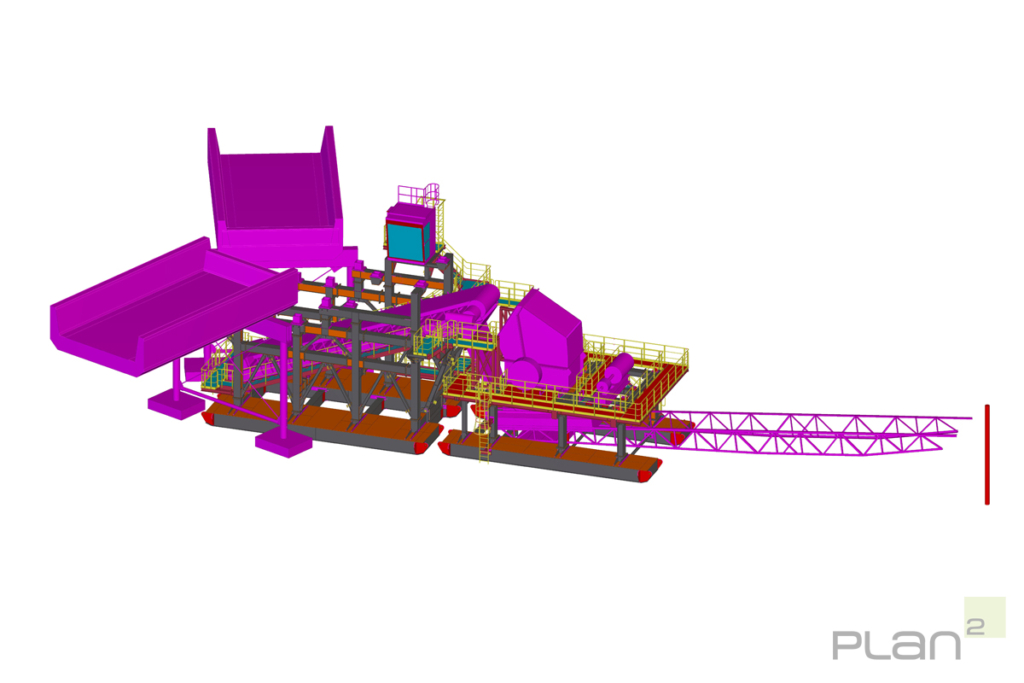

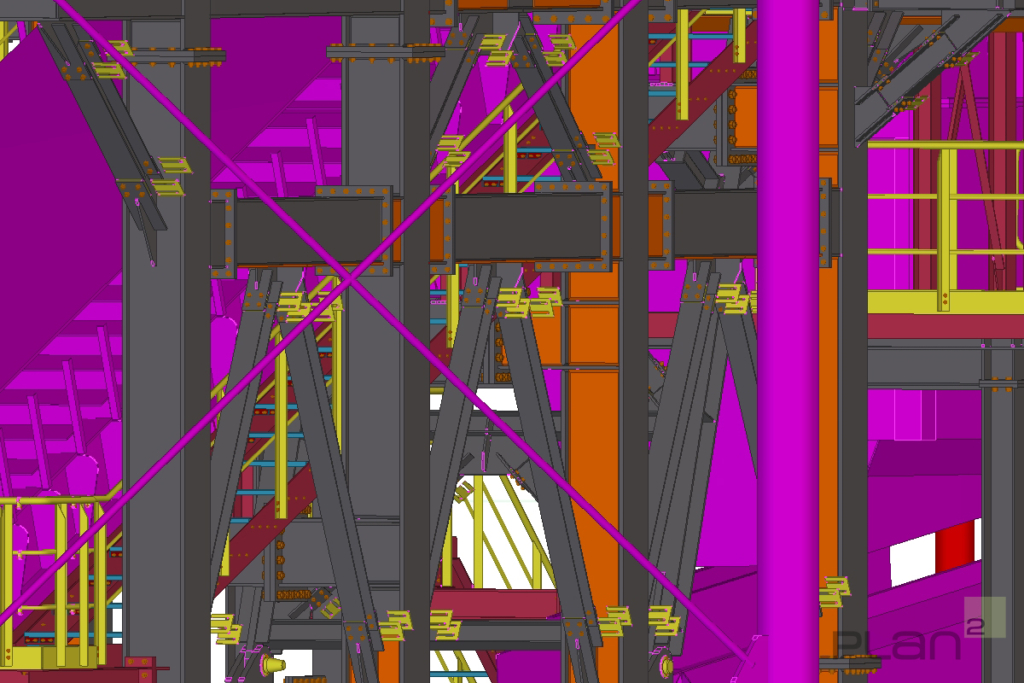

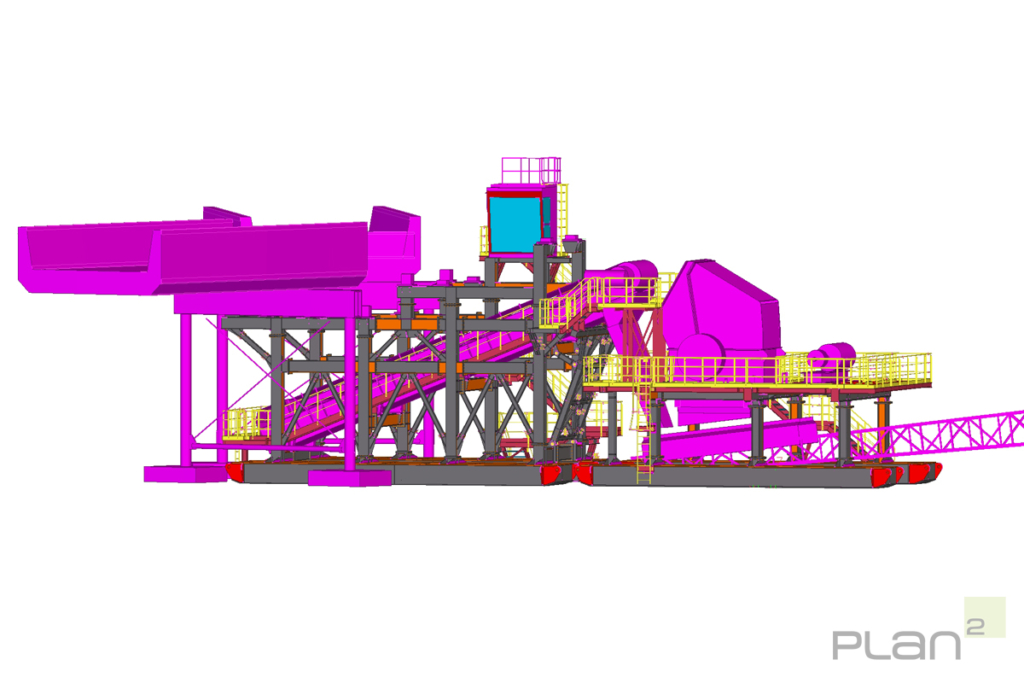

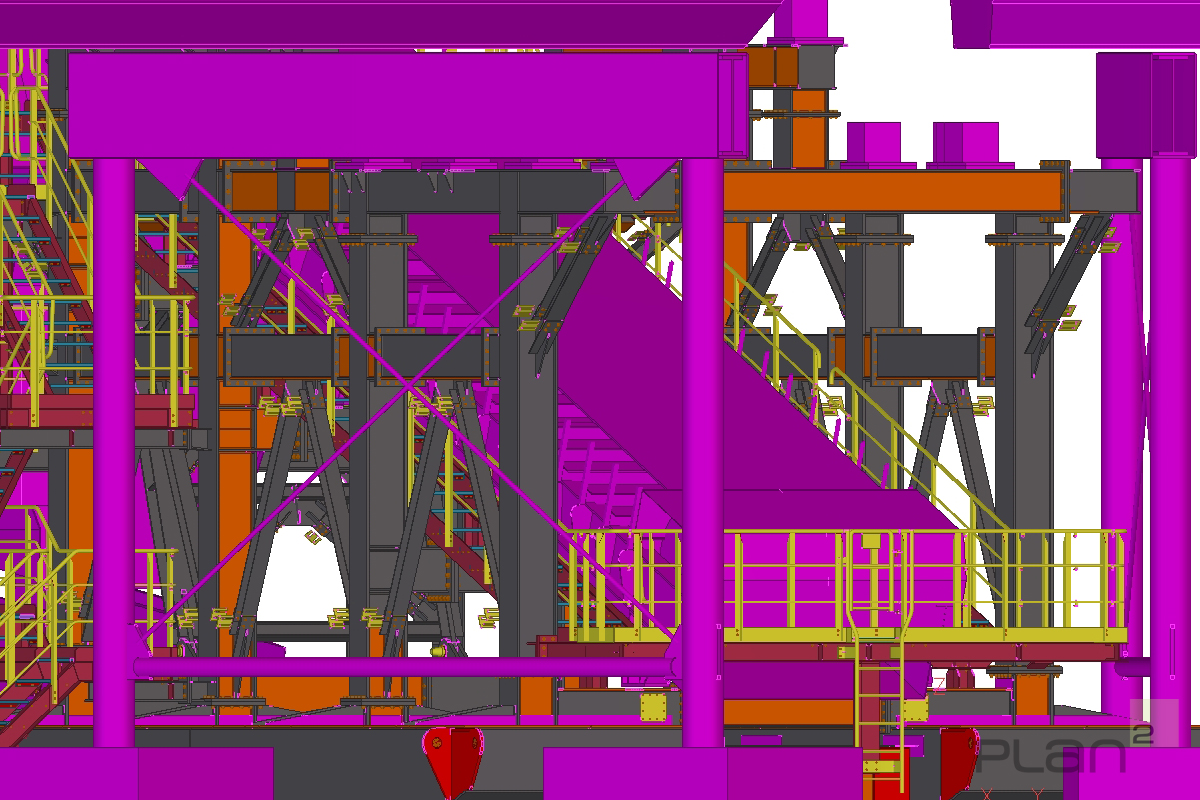

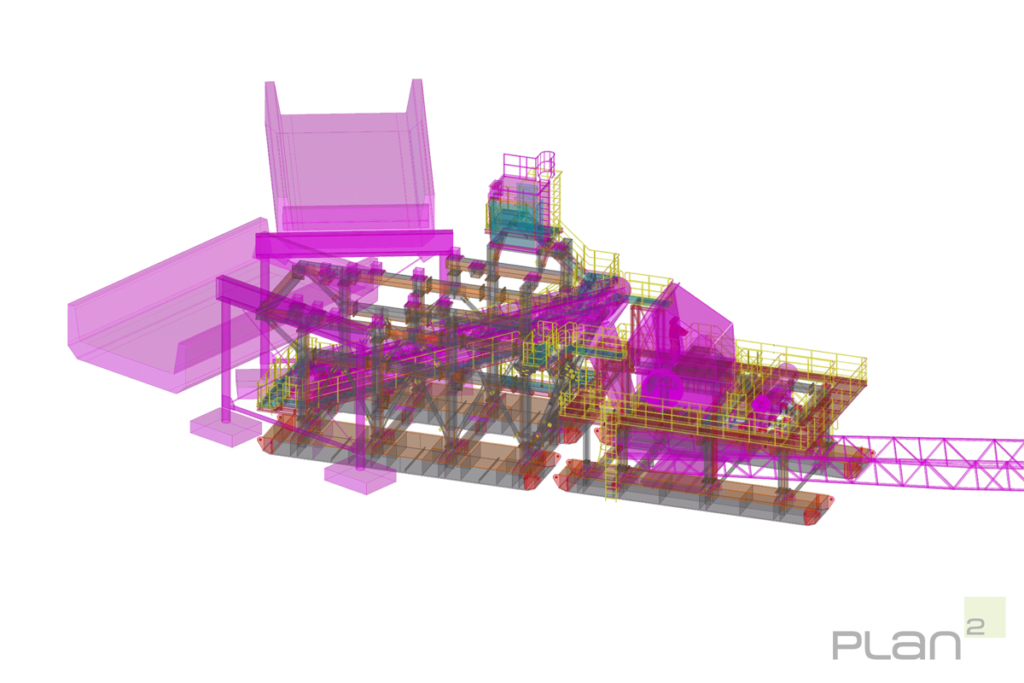

Grundkonstruktion auf Pontons, zur Mobilisierung eines Kohlebrechers, Bunkers und Plattenbandes, welches das Fördergut von LKWs zum Brecher transportiert.

Umfang: 230 t

Aufgabe

In Übereinstimmung mit dem technischen Layout ist vorgesehen, Kohle in einem Umfang von 1.200 t/h zu brechen. Aufgabe war es Grundkonstruktionen zu entwickeln, welche zum einen in der Lage sind den Bunker und zum anderen den Brecher zu tragen. Unterhalb des Bunkers wurde zusätzlich ein Plattenband angeordnet, welches das Fördergut zum Brecher transpoertiert. Die Hopper werden mittels LKWs befüllt, welche die Kohle von einer Rampe aus abwerfen. Die gesamte Anlage steht auf Pontons, welche die Einhaltung der vorgegebenen Bodenpressung ermöglichen. Die einzelnen Baugruppen sind somit nicht im Baugrund verankert und können demontiert und innerhalb des Tagebaus an anderen Stellen wieder aufgebaut werden.
Aufgabe des Planungsteams von PLANHOCH2 und A.R.T. war die Erstellung der kompletten Planung der Stahl- und Stahlbetonkonstruktion
